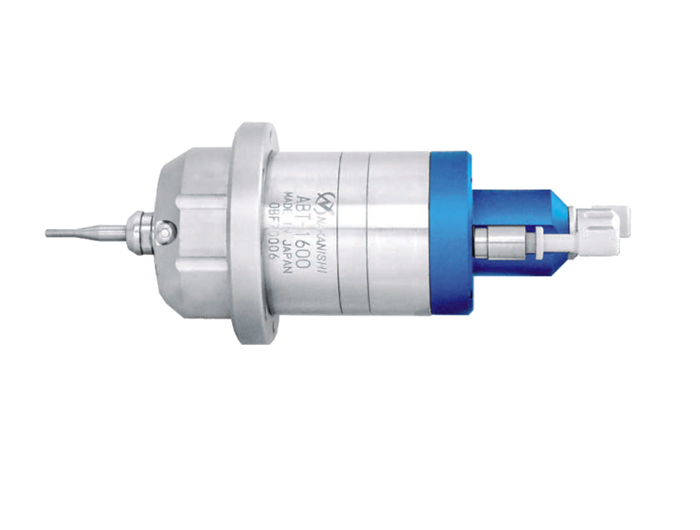

中西NAKANISHI气浮主轴ABT-1600
中西NAKANISHI空气轴承涡轮主轴（法兰式） ABT-1600，又称为气浮主轴，最高转速160,000转/分钟，跳动精度1μm，夹持φ0.5～4.0mm的刀具柄径，适用于对加工精度要求较高、加工速度要求较快、对表面质量要求较高的工件加工。
气浮主轴ABT-1600产品参数
类型：气动主轴
外径：φ40mm
转速：160,000转/分钟
主轴跳动精度：1μm以内
最大输出：63W
夹头：CHA组（φ0.5～4.0mm）
重量：570g
轴承气压:0.5MPa（空气消耗量：35/min）
涡轮空气压力： 0.5MPa（空气消耗量：150/min）
轴承许用载荷能力
径向：10N 或更小
推力：20N 或更小
筒夹（CHA组）：φ0.5~φ4.0mm
夹头螺母: (CHN-3A)
气浮主轴ABT-1600产品尺寸
气浮主轴ABT-1600输出力矩图
气浮主轴ABT-1600使用注意事项
*最大转速使用时（160,000转/分钟） ，带轴的磨石，和工具应安装在 17mm 的悬伸范围内。如果工具的总长度超过 40mm，请在使用前切割工具。如果要扩大突出范围，请降低转速。
* 空气轴承主轴需要清洁干燥的空气。
*空气轴承供气口未供气时，请勿旋转主轴或更换尖端工具或夹头。由于主轴和轴承相互接触，在这种状态下旋转主轴或更换尖端工具或夹头可能会损坏接触区域并使其无法正常工作。
* 即使在主轴停止时也始终向空气轴承供气。
*请在旋转主轴并稳定旋转后开始加工。
气浮主轴ABT-1600加工案例
配备专用机/R0.2立铣刀加工（NAK80）
气浮主轴特点
（1）最高转速10万转可实现高速切削、磨削加工、打孔加工等。
（2）通过气浮轴承和涡轮驱动，可实现高旋转精度。
（3）本体外径为φ40mm，小型紧凑。
（4）通过对涡轮叶片的改良，能以消耗较低空气量的同时输出高扭矩。
（5）采用涡轮排气的冷却结构，实现低发热、低热膨胀。
（6）仅通过简单的气管连接即可轻松使用。
（7）通过利用排气，强化运转中/加工中的防尘效果。
（8）气浮轴承采用硅碳材料，且转轴使用特殊涂层，以提高在特定情况下的耐烧结性。
（9）标准搭载磁性传感器，可与市场销售的旋转显示器连接，从而实现实时监测如：实际转速、或转速变化、旋转异常等功能。
（10）不使用磁性传感器时，可通过拆解拆下传感器及线缆。（组装方法在操作说明书中另行记载）
