【产品概述】

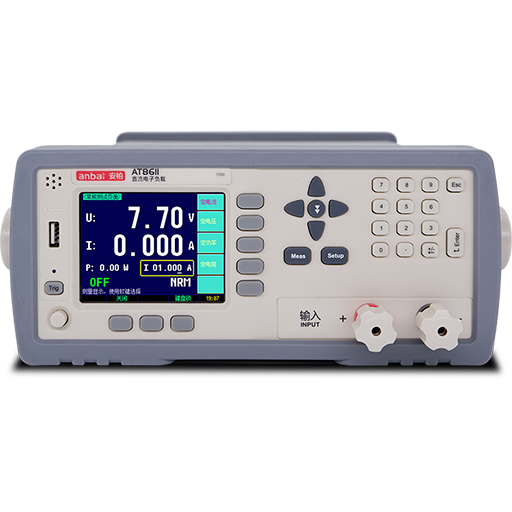

AT8611直流电子负载采用高性能ARM微处理器控制 ，3.5吋真彩液晶屏显示；中英文操作 更加便捷，具有卓越的速度和性能。提供四种工作模式：定电流（CC）、定电压（CV）、定功率（CP）和定电阻（CR），同时还提供7 种测试功能：正常测试功能（NRM）、LED负载测试功能 ，动态测试功能（TRN）、顺序列表测试（SEQ）、自动列表测试（ATF）、电池测试功能（BAT）以及短路测试功能（SHT）。您可以使用仪器内置的文件编辑器或者使用RS232 和USB 接口来编辑顺序列表和自动列表文件，完成高效测试。
除了对一般的线性电源和开关电源的测试外，AT8612更好地为电池充电器、电池进行检测，满足电源相关厂家的多方面要求。
【特征】
- 短路测试：电流30A，内阻40mΩ
- LED负载测试功能
- 动态测试：10文件，0.1Hz~1kHz
- 动态列表测试：10文件，100步/文件
- 综合列表测试：10文件，20步/文件
- 电池测试：999.99AH
- 全局设置文件：20组
- 触发器：内部触发、总线触发和外部触发
- 接口：标配RS232C和Handler接口
- 编程语言：SCPI和简单通讯协议
- 显示：3.5英寸真彩液晶显示
- 支持4W远端测试功能
【应用】
-
开关电源和线性电源的老化试验
充电器综合测试
电池容量测试
LED负载测试功能
【技术参数】
| 额定输入 | 150W、150V、30A |
| 定电流 | 0-3A：分辨率：0.0001A 准确度：0.05% 0-30A：分辨率：0.001A 准确度：0.1% |
| 定电压 | 0-18V：分辨率：0.001V 准确度：0.05% 0-150V：分辨率：0.01V 准确度：0.05% |
| 定功率 | 0-100W：分辨率：0.001W 准确度：1% 100W以上：分辨率：0.01W 准确度：1% |
| 定电阻 | 0.1～99Ω：分辨率：0.01Ω 准确度：1% 100～4kΩ：分辨率：0.1Ω 准确度：1% |
| 监测 | 电流表准确度：0.1%，电压表准确度：0.05% |
| 短路测试 | 电流：大约30A；内阻：大约40mΩ |
| 动态测试 | 测试 0.1Hz～1kHz |
| 动态列表测试 | 10文件，100步/文件 |
| 综合测试 | 10文件，20步/文件 |
| 电池容量测试 | MAX 999AH |
| 接口 | RS232C接口 |
| 可选接口 | RS485接口 |
| 保护 | 5级安全保护 |
| 其它 | 3.5英寸真彩液晶显示，4W远端测试，智能风扇冷却 |
| 电源要求 | 电压：198V-252VAC 频率：48.5Hz ~ 52.5Hz 功率：15VA |
| 尺寸与重量 | 外尺寸（mm）*264（宽）*107（高）*350（深）重量：5Kg |
| 附件 | ATL509 测试电缆 ;ATL108 RS232 通讯线缆 ;ATS861X 数据采集软件 ( 第二版 ) |
