用途场景
规格参数
产品概述
1、模拟高原气候，进行缺氧及表面散热等综合试验 2、模拟飞行器高空及外太空真空环境试验 3、温度范围-70°～150° 4、压力范围 常压～0.1k Pa
产品描述
制冷系统智能化控制节能、低噪声
温湿度区域提升，负载能力提升
设备后上部排热风，节省空间，设备间热干扰少
高亮度长寿命LED照明
左右双侧引线孔
多重独立超温保护
样品电源控制
7.0寸TFT彩色触摸屏程序控制器
RS-485/Ethernet/Wifi 集中监控（选购件）
GPIB接口（选购件）
远程故障诊断
环保制冷剂
1.模拟高原气候，进行缺氧及表面散热等综合试验
2.模拟飞行器高空及外太空真空环境试验
3.温度范围-70°～150°
4.压力范围 常压～0.1k Pa

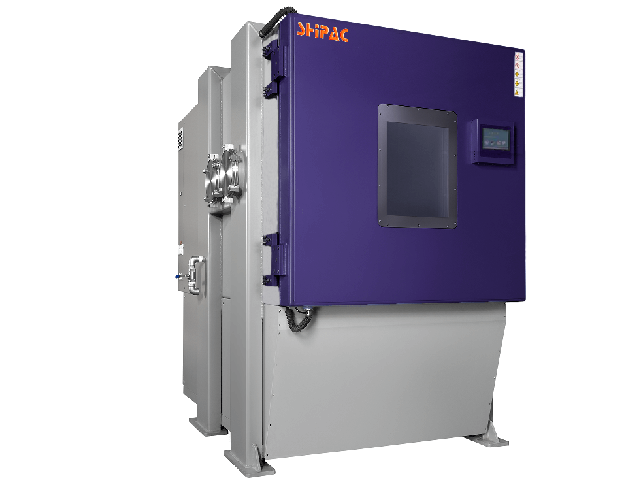

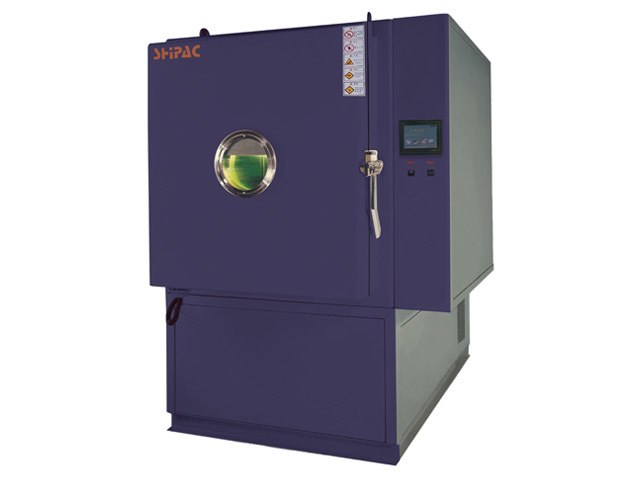

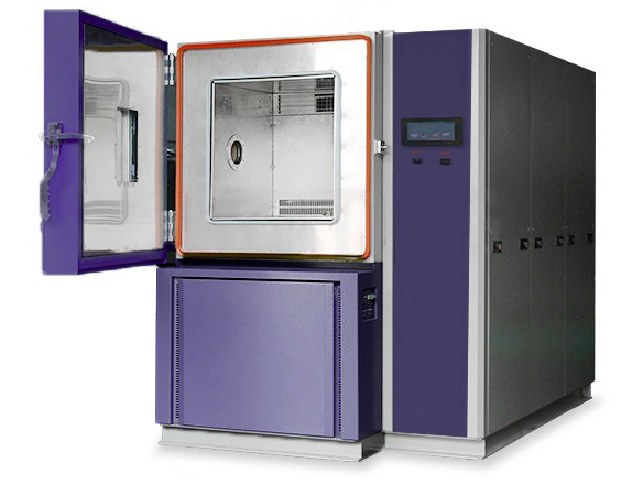

SHIPAC斯派克保留对爱斯派克黑马系列低气压试验箱 VH(T)0400/0700/1000/2400/0470/0770/1070/2470W的售后维修、保养服务。新旧产品系列对比如下：
|
旧型号 |
VT0470W/ VH0400 |
VT0770W/ VH0700 |
VT1070W/ VH1000 |
VT2470W/ VH2400 |
|
|
新型号 |
LPT0470W |
LPT0770W |
LPT1070W |
LPT2470W |
|
|
标称内容积（升） |
360 |
720 |
1000 |
2370 |
|
|
性能 |
温度范围 |
VT：-65℃～+150℃；VH：（常温+20）～+150℃ |
|||
|
温度波动度 |
±0.5℃（常压） |
||||
|
温度偏差 |
±2.0℃（常压） |
||||
|
升温时间 |
≤60分钟（+20℃ → +150℃、常压、空载） |
||||
|
降温时间※2 |
≤45min(常压) |
≤60min(常压) |
≤90min(常压) |
||
|
压力范围 |
常压～0.5kPa |
||||
|
压力控制误差 |
±0.1kPa(≤2kPa时)，±5%(2kPa～40kPa时)，±2kPa(≥40kPa时) |
||||
|
降压时间 |
≤20min |
≤25min |
≤30min |
≤45min |
|
|
内部尺寸（mm） |
W |
600 |
800 |
1000 |
1300 |
|
H |
750 |
900 |
1000 |
1300 |
|
|
D |
800 |
1000 |
1000 |
1400 |
|
|
外部尺寸（mm） |
W |
1110 |
1450 |
1650 |
1810 |
|
H |
1900 |
2000 |
2100 |
2450 |
|
|
D |
1900 |
2260 |
2260 |
2650 |
|
|
使用环境 |
温度：+5℃～+35℃；湿度：≤90%RH；大气压力：86-106kPa |
||||
|
材料 |
外壳 |
冷轧钢板，表面喷塑处理 |
|||
|
内箱 |
不锈钢板SUS304 |
||||
|
绝热 |
硬质聚氨酯泡沫＋泡沫玻璃 |
||||
|
调节器 |
加热器 |
镍铬合金电加热器 |
|||
|
风机 |
磁流体密封传动轴流风机 |
||||
|
制冷方式 |
机械压缩二元复叠制冷(水冷) |
||||
|
制冷压缩机 |
封闭式压缩机 |
||||
|
制冷剂 |
R404a/R23 |
||||
|
控制器 |
显示器 |
彩色触摸屏，液晶显示器(LCD) |
|||
|
运行方式 |
程序方式、定值方式 |
||||
|
设定方式 |
触摸式(压电) |
||||
|
显示分辨率 |
时间：0.1min；温度：0.1℃；压力：0.1kPa |
||||
|
输入 |
热电阻、压力传感器 |
||||
|
控制方式 |
抗积分饱和PID |
||||
|
电源 |
AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 |
||||
|
功率(kW) |
15/8 |
20/10 |
20/10 |
28/18 |
|
|
供水条件 |
水温：≤30℃；水压：0.2～0.4MPa；流量：≥10T/h |
||||
|
标准配置 |
样品架2套，累时器1个，电源线(5米)1条，手动充气阀，压力测试接口 |
||||
|
安全装置 |
漏电保护器，箱内超温保护器，风机过热、过流保护器，压缩机超压、过热、过流保护，真空泵过流、样品超温保护，断水继电器，缺相及相序保护 |
||||
|
※1室温为+25℃和水温为+25℃、无试样条件下测得的数据； |
|||||
|
※2此外，还可按照客户实际需求尺寸定做试验设备。 |
|||||
销售热线：020-86862813 13332891108
关键词:- 模拟高原气压箱
- 高低温低气压试验箱
技术参数
|
旧型号 |
VT0470W/ VH0400 |
VT0770W/ VH0700 |
VT1070W/ VH1000 |
VT2470W/ VH2400 |
|
|
新型号 |
LPT0470W |
LPT0770W |
LPT1070W |
LPT2470W |
|
|
标称内容积（升） |
360 |
720 |
1000 |
2370 |
|
|
性能 |
温度范围 |
VT：-65℃～+150℃；VH：（常温+20）～+150℃ |
|||
|
温度波动度 |
±0.5℃（常压） |
||||
|
温度偏差 |
±2.0℃（常压） |
||||
|
升温时间 |
≤60分钟（+20℃ → +150℃、常压、空载） |
||||
|
降温时间※2 |
≤45min(常压) |
≤60min(常压) |
≤90min(常压) |
||
|
压力范围 |
常压～0.5kPa |
||||
|
压力控制误差 |
±0.1kPa(≤2kPa时)，±5%(2kPa～40kPa时)，±2kPa(≥40kPa时) |
||||
|
降压时间 |
≤20min |
≤25min |
≤30min |
≤45min |
|
|
内部尺寸（mm） |
W |
600 |
800 |
1000 |
1300 |
|
H |
750 |
900 |
1000 |
1300 |
|
|
D |
800 |
1000 |
1000 |
1400 |
|
|
外部尺寸（mm） |
W |
1110 |
1450 |
1650 |
1810 |
|
H |
1900 |
2000 |
2100 |
2450 |
|
|
D |
1900 |
2260 |
2260 |
2650 |
|
|
使用环境 |
温度：+5℃～+35℃；湿度：≤90%RH；大气压力：86-106kPa |
||||
|
材料 |
外壳 |
冷轧钢板，表面喷塑处理 |
|||
|
内箱 |
不锈钢板SUS304 |
||||
|
绝热 |
硬质聚氨酯泡沫＋泡沫玻璃 |
||||
|
调节器 |
加热器 |
镍铬合金电加热器 |
|||
|
风机 |
磁流体密封传动轴流风机 |
||||
|
制冷方式 |
机械压缩二元复叠制冷(水冷) |
||||
|
制冷压缩机 |
封闭式压缩机 |
||||
|
制冷剂 |
R404a/R23 |
||||
|
控制器 |
显示器 |
彩色触摸屏，液晶显示器(LCD) |
|||
|
运行方式 |
程序方式、定值方式 |
||||
|
设定方式 |
触摸式(压电) |
||||
|
显示分辨率 |
时间：0.1min；温度：0.1℃；压力：0.1kPa |
||||
|
输入 |
热电阻、压力传感器 |
||||
|
控制方式 |
抗积分饱和PID |
||||
|
电源 |
AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 |
||||
|
功率(kW) |
15/8 |
20/10 |
20/10 |
28/18 |
|
|
供水条件 |
水温：≤30℃；水压：0.2～0.4MPa；流量：≥10T/h |
||||
|
标准配置 |
样品架2套，累时器1个，电源线(5米)1条，手动充气阀，压力测试接口 |
||||
|
安全装置 |
漏电保护器，箱内超温保护器，风机过热、过流保护器，压缩机超压、过热、过流保护，真空泵过流、样品超温保护，断水继电器，缺相及相序保护 |
||||
|
※1室温为+25℃和水温为+25℃、无试样条件下测得的数据； |
|||||
|
※2此外，还可按照客户实际需求尺寸定做试验设备。 |
|||||
产品优势
超低真空度0.0001 Pa
超宽温度-160~200℃
控温精度低至±0.1℃
无故障连续运行10000+小时
使用寿命超15年
独立冷控，节能20%以上
模块化设计，增稳30%以上
噪音低至60dB
试验标准
适用标准
GB/T2423.1-2008 (IEC60068-2-1：2007) 试验A：低温试验方法
GB/T2423.2-2008 (IEC 60068-2-2:2007) 试验B：高温试验方法
GB/T2423.21-2008 (IEC 60068-2-13:1983) 试验M：低气压试验方法
GB/T2423.27-2020 (IEC 60068-2-39:2015) 试验Z/AM：温度/低气压或温度/湿度/低气压综合试验
GB/T2423.27-2020 (IEC 60068-2-41:1976) 试验Z/BM：高温/低气压综合试验
GB/T2423.2191 温度低气压试验能力电工电子产品基本环境试验规程
GB/T 10590-2006高低温/低气压试验箱技术条件
GB/T 5170.1-2008 电工电子产品环境试验设备检测方法 总则
GB/T 5170.2-2008 电工电子产品环境试验设备检测方法 温度试验设备
GB/T13543-92《数字通信设备环境试验方法》
GJB150.2-86 低气压试验方法 军用设备环境试验方法
GJB150.2A-2009 低气压（高度）试验
GJB150.3A-2009 高温试验
GJB150.4A-2009 低温试验
GJB150.6A-2009 温度高度试验
GJB360.8-2009(MIL-STD.202F)高温寿命试验(部份）
GJB360A 方法105:低气压试验(部份）
GJB360A-96电子及电气元件试验方法
GJB367.2-87《军用通信设备通用技术条件》
GJB367A-2001《军用通信设备通用规范》
MIL-STD-810C海拔温度测试
ML-STD-810F低气压(高度)试验《环境工程考虑与实验室试验》
MIL-STD-202F低气压试验《电子及电气元件试验方法》
JIS W 0812飞机机载设备
JIS W 7114飞机电连接器
JIS C 60068-2-13环境测试方法（电气/电子） 低压测试
JIS C 60068-2干热/低气压组合测试
ASTM D 6653、ISO 2873填充运输包装和单元负载的减压测试
RTCA/DO-160E机载设备环境条件和试验方法
