用途场景
规格参数
产品概述

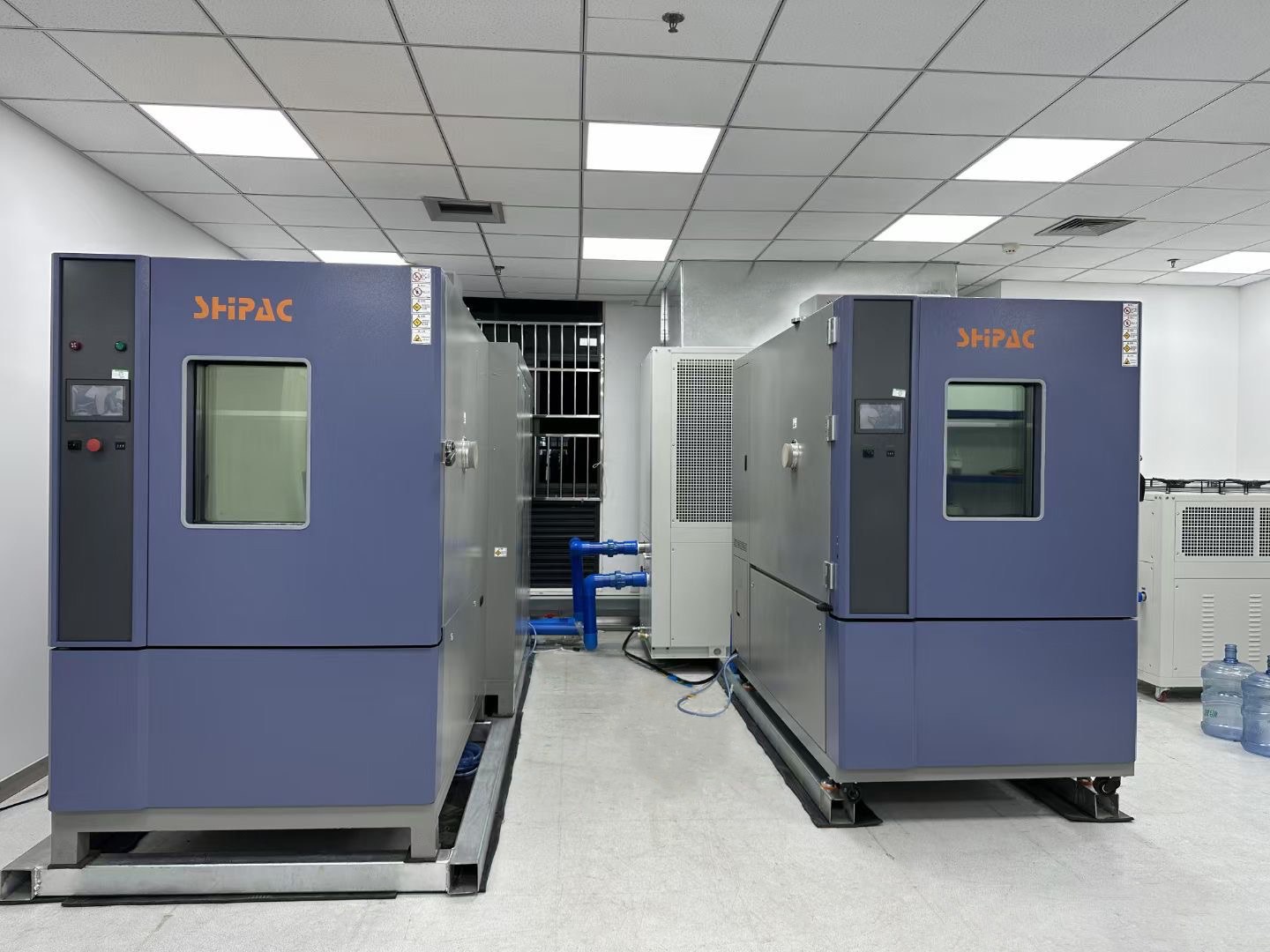

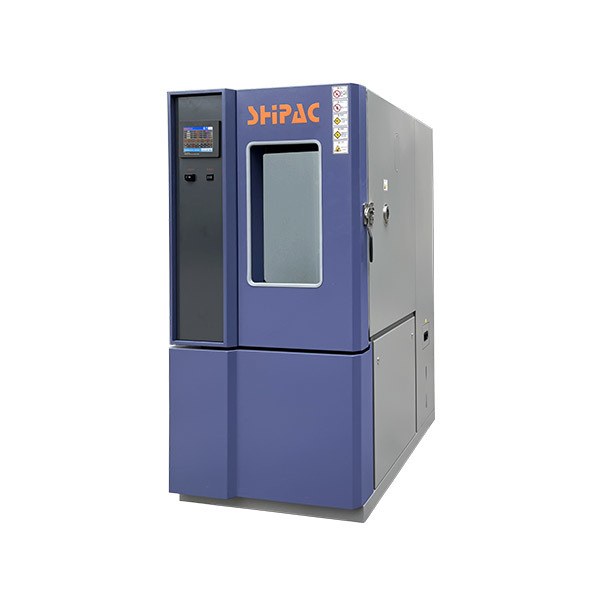

高低温快速温变试验箱又称为快速温度变化试验箱、快速温度循环试验箱、温度快速变化试验箱、快速温度变化湿热试验箱等
产品描述
致力于产品研制和生产阶段可靠性与环境试验的研究及技术服务
从产品研发、设计、定型、样品生产到量产质控，提供一站式的可靠性与环境试验系统解决方案，帮助缩短产品的研发和生产周期，提高产品的可靠性、稳定性环境适应性和安全性。
技术参数
TECHNICAL PARAMETER
| 型号 | QT(H)0270 W5 |
QT(H)0270 W10 |
QT(H)0270 W15 |
QT(H)0470 W5 |
QT(H)0470 W10 |
QT(H)0470 W15 |
QT(H)1070 W5 |
QT(H)1070 W10 |
QT(H)1070 W15 |
|
| 标称内容积（升） | 225 | 408 | 1000 | |||||||
| 性能 | 温度范围 | -70℃～+ 150℃ | ||||||||
| 湿度范围 | 20～98%RH | |||||||||
| 温度波动度 | ≤±0.5℃ | |||||||||
| 温度偏差 | ≤±2.0℃ | |||||||||
| 湿度偏差 | ≤±3.0%RH(＞75%RH)，≤±5.0%RH(≤75%RH) | |||||||||
| 升温时间 (平均/min) |
-55℃～+70℃ | |||||||||
| 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | ||
| 降温时间 (平均/min) |
+70℃～-55℃ | |||||||||
| 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | ||
| 内箱尺寸（mm） | 宽(W) | 600 | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 高(H) | 750 | 750 | 750 | 850 | 850 | 850 | 1000 | 1000 | 1000 | |
| 深(D) | 500 | 500 | 500 | 600 | 600 | 600 | 1000 | 1000 | 1000 | |
| 外箱尺寸（mm） | 宽(W) | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| 高(H) | 2120 | 2120 | 2120 | 2190 | 2190 | 2190 | 2340 | 2390 | 2390 | |
| 深(D) | 2200 | 2400 | 2400 | 2000 | 2200 | 2300 | 2100 | 2300 | 2500 | |
| 使用环境 | 温度：+5℃～+35℃，湿度：≤85%RH，大气压力：86～106kPa | |||||||||
| 材料 | 外壳 | 冷轧钢板，表面喷塑处理 | ||||||||
| 内箱 | SUS304不锈钢板 | |||||||||
| 绝热 | 硬质聚氨酯+玻璃纤维保温棉 | |||||||||
| 调节器 | 加热器 | 镍铬合金电加热器 | ||||||||
| 制冷方式 | 机械压缩单级/二元复叠制冷(水冷) | |||||||||
| 制冷压缩机 | 活塞式或涡旋式压缩机 | |||||||||
| 制冷剂 | R404a/R23 | |||||||||
| 控制器 | 显示器 | 液晶显示器(LCD) | ||||||||
| 运行方式 | 程序方式，定值方式 | |||||||||
| 设定方式 | 触摸式 | |||||||||
| 显示分辨率 | 时间：1s，温度：0.01℃，湿度：0.1%RH | |||||||||
| 输入 | 热电阻 | |||||||||
| 控制方式 | 抗积分饱和PID，BTC配合调温控制方式 | |||||||||
| 电源 | AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 | |||||||||
| 最大电流(A) | 16 | 31 | 44 | 19 | 40 | 67 | 31 | 58 | 108 | |
| 电源容量(kW) | 10 | 20 | 29 | 12 | 26 | 44 | 20 | 38 | 71 | |
| 标准配置 | 电缆孔(Φ50)1个，样品架2套 | |||||||||
| 选购附件 | 温湿度记录仪，微型打印机 | |||||||||
| 安全装置 | 漏电保护，箱内超温保护，风机过热保护，压缩机超压、过热、过流保护，样品超温保护，干烧保护器，断水继电器，缺相及相序保护，风道极限超温保护，压缩机排气超温保护，上下偏差保护 | |||||||||
核心优势
CORE ADVANTAGES

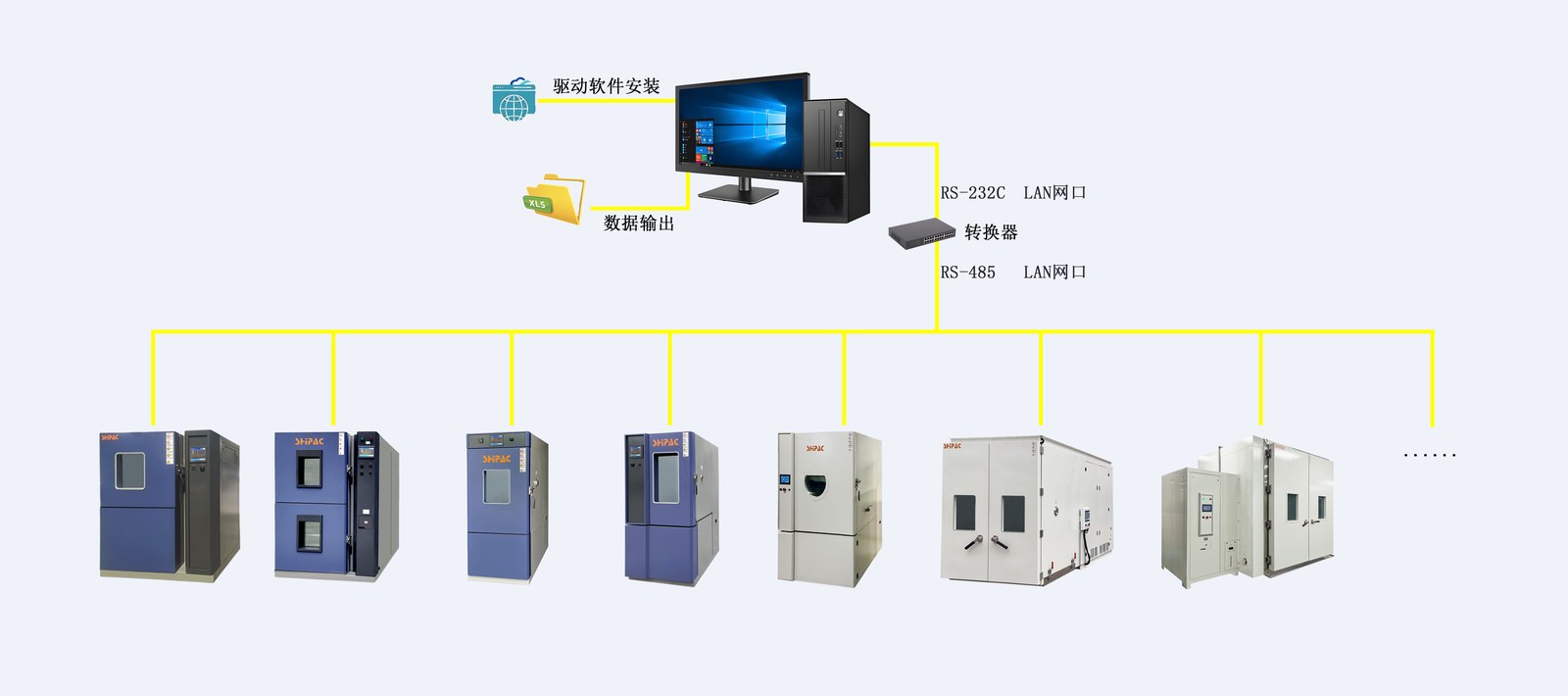

集中监控系统
CENTRALIZED MONITORING SYSTEM
可靠保护系统

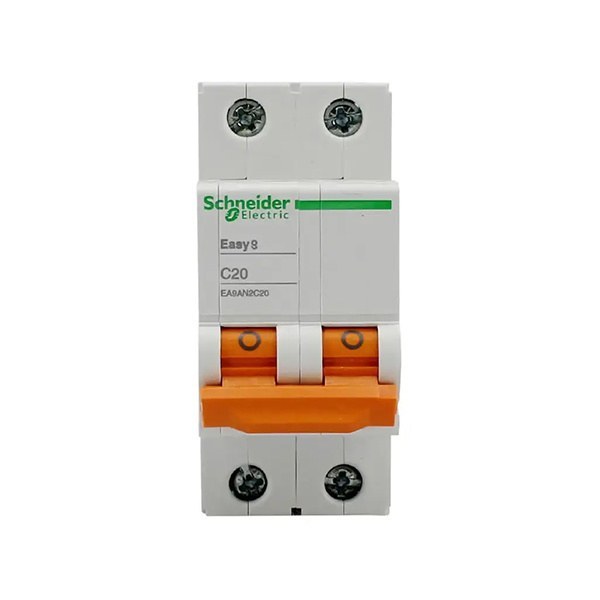

RELIABLE PROTECTION SYSTEM
压缩机过热过流保护
高低温室循环风机过热过流保护
总电源相序
缺相保护

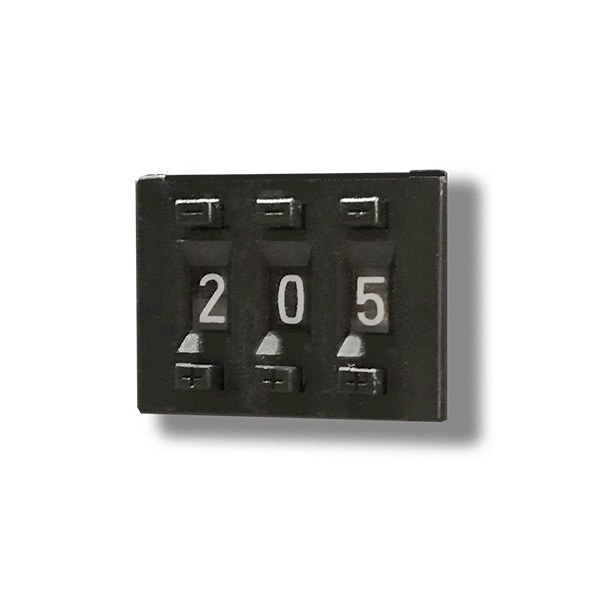

样品区可调式
超温保护
压缩机超压保护

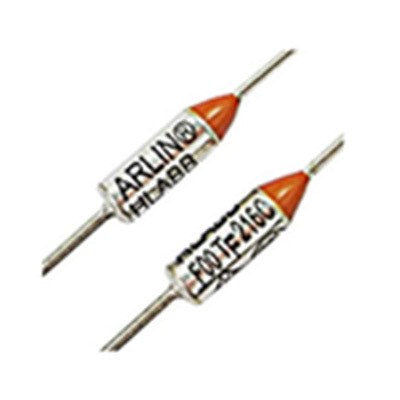

超温熔断保护
（防火最后一道防线）
压缩机排气超温保护
（防止制冷剂冷冻油碳化失效）
循环冷却水

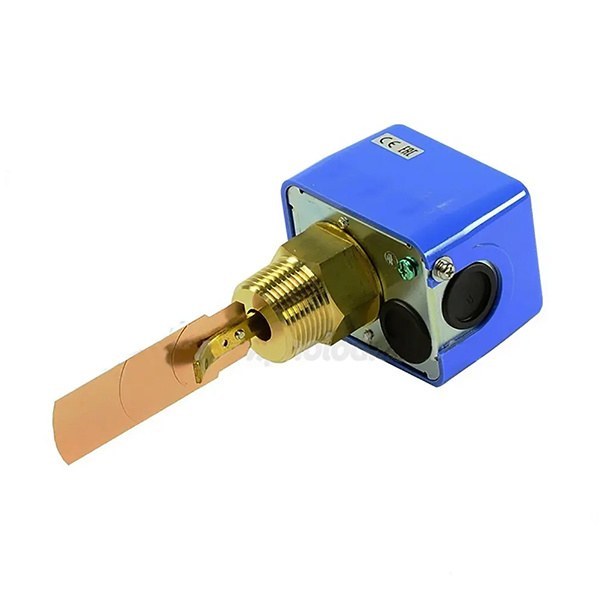

水流开关保护
压缩机线圈短路保护
风机线圈短路保护
噪音控制优势
ADVANTAGES OF NOISE CONTROL
标准箱: 标准产品低至50dB 行业领先
非标准箱: 非标大型设备低至60 dB 行业领先

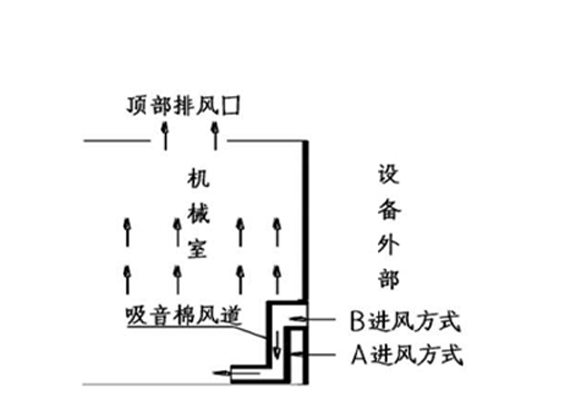

噪音控制方法
3.1 采取有效措施，对主要振动源进行隔振降噪
3.2 采取有效措施，改变振动频率，防止产生共振
3.3 贴吸音棉进行吸音降噪处理
核心部件(进口)
IMPORTED ACCESSORIES

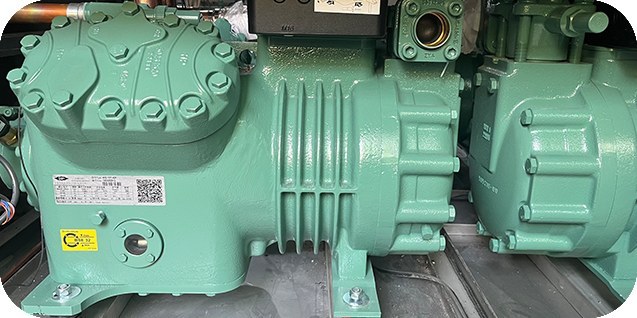

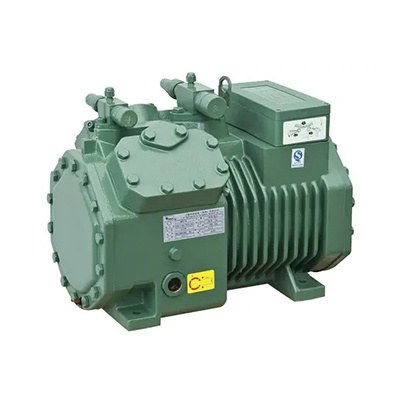

制冷压缩机
德国比泽尔/美国艾默生涡旋

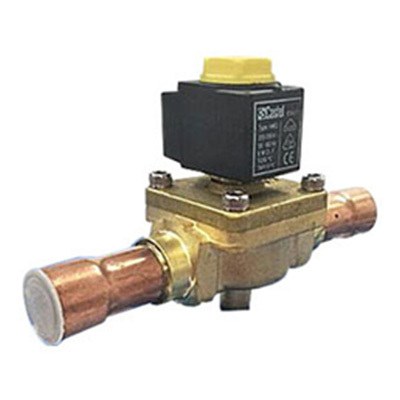

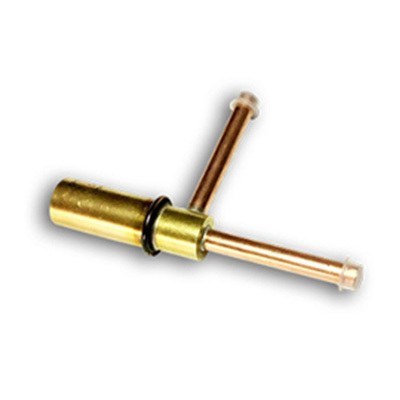

电磁阀
意大利卡士托/日本鹭宫

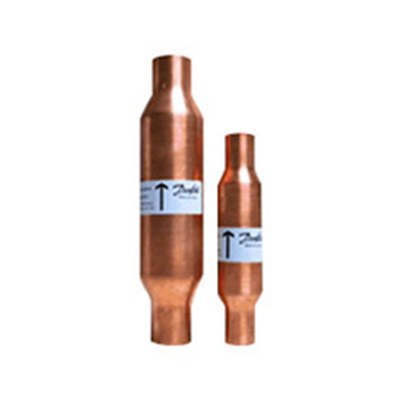

单向阀
丹麦丹佛斯/美国美乐

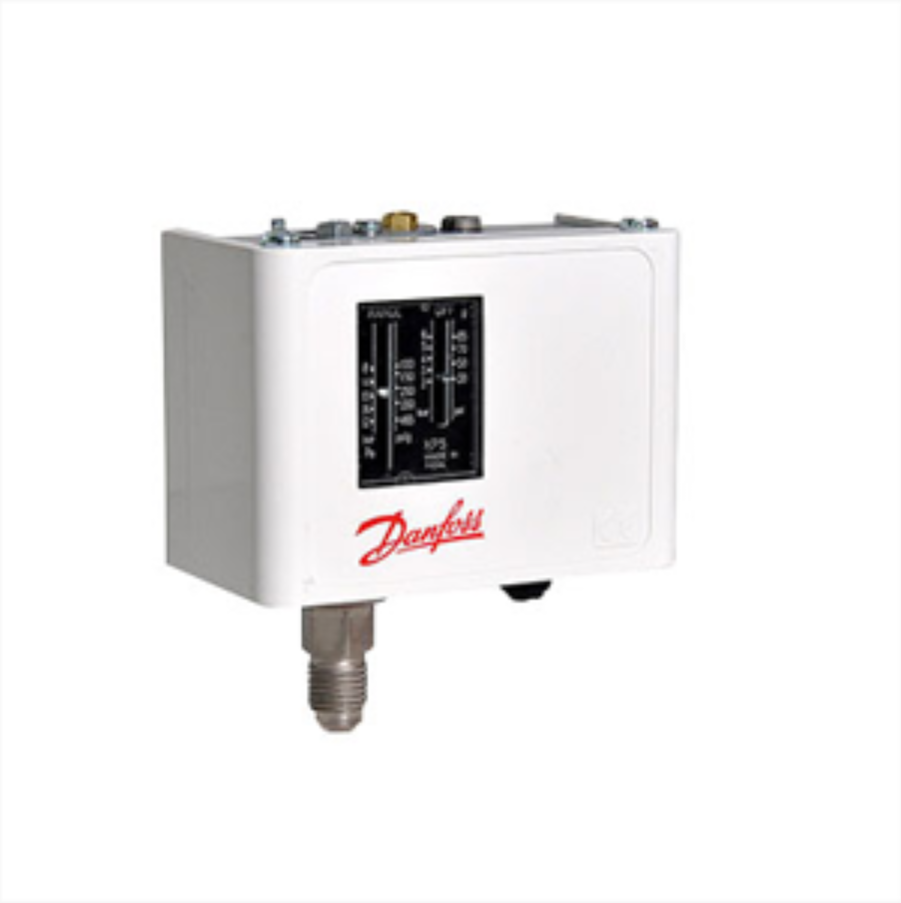

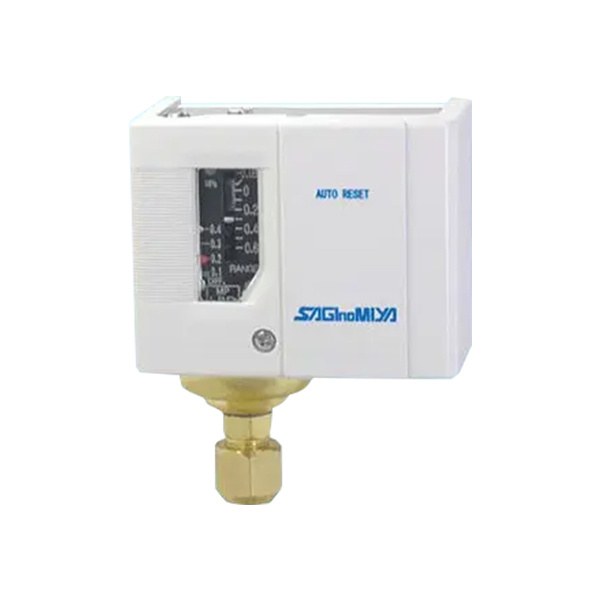

压力控制器
丹麦丹佛斯/日本鹭宫

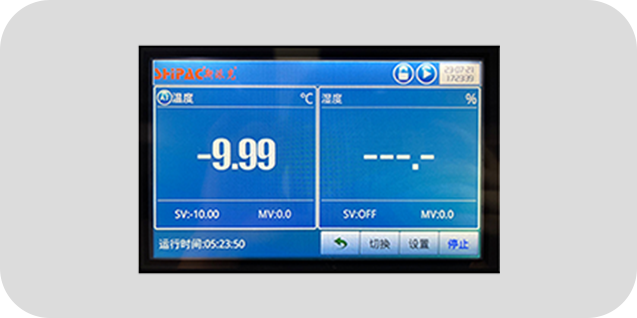

控制器
加拿大瑞尔斯/韩国三元

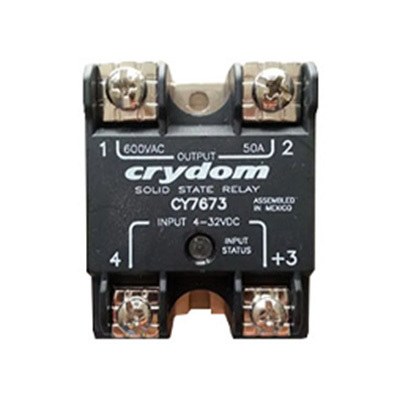

固态继电器
美国快达/日本欧姆龙

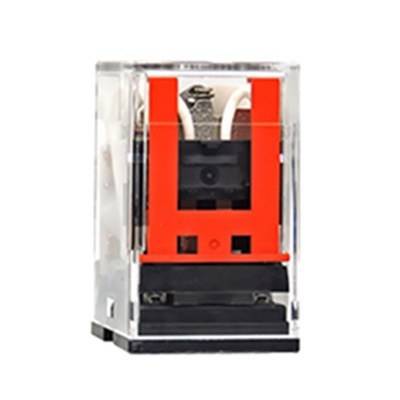

中间继电器
日本欧姆龙

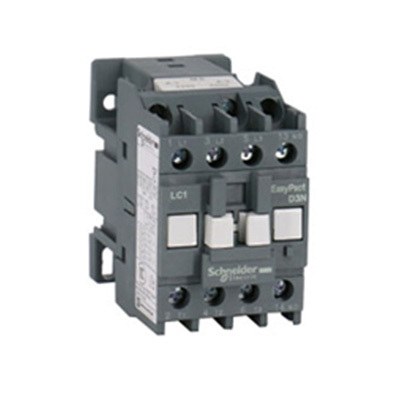

交流接触器
法国施耐德

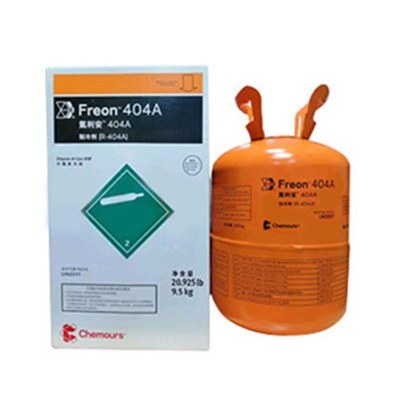

制冷剂
美国杜邦

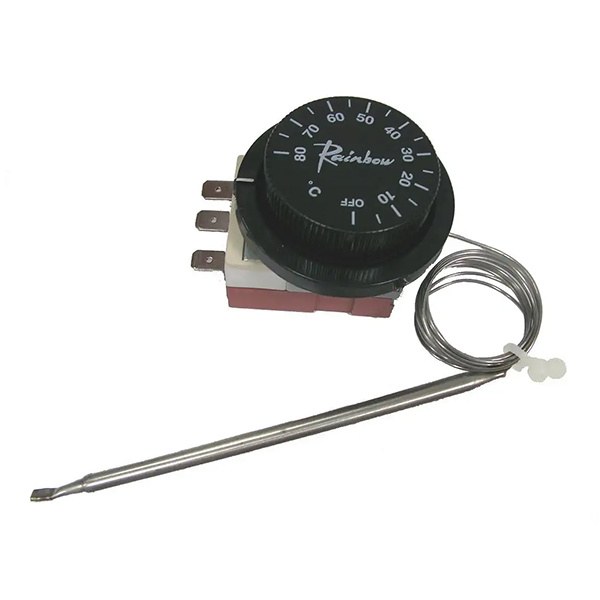

旋钮式温控器
韩国彩虹

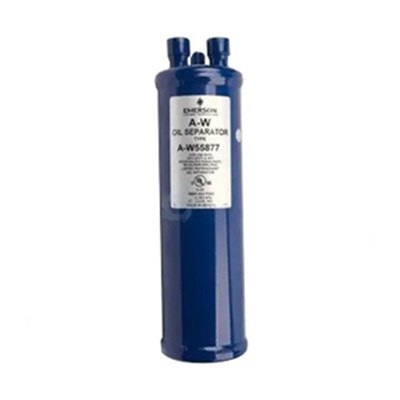

油分离器
美国艾默生

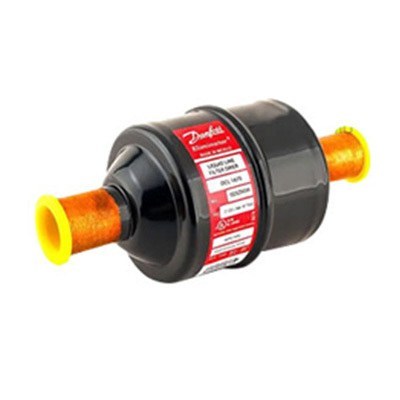

干燥过滤器
丹麦丹佛斯/美国斯波兰

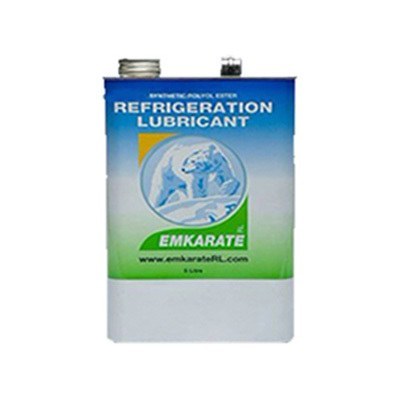

冷冻油
美国冰熊
排气压力调节阀
日本鹭宫

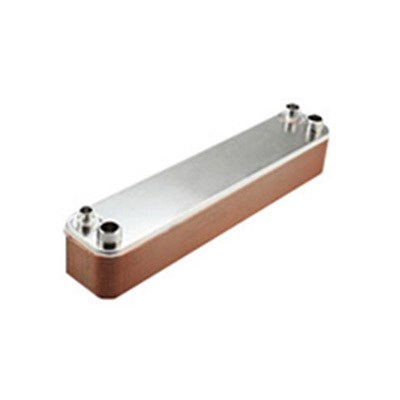

板式换热器
瑞典阿法拉伐

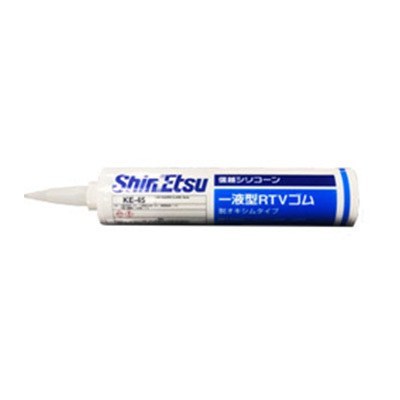

密封胶
日本信越
可靠性试验
RELIABILITY TEST
湿度测试
低温测试
高温测试
25℃性能测试
高海拔测试
太阳辐射测试
防尘测试
防水试验测试
震动测试
运输颠簸测试
细节展示
DETAIL DISPLAY
01

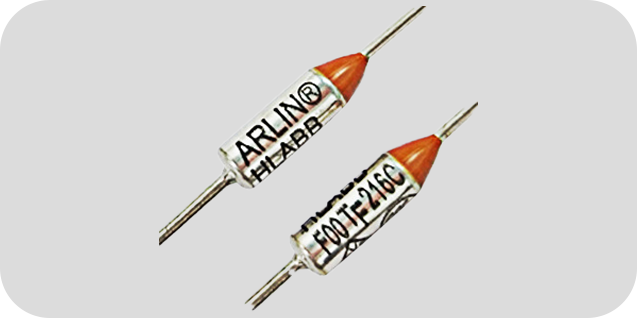

风道极限超温熔断保护
防起火最后一道物理防线
Air duct extreme over temperature fuse protection
The last physical line of defense against fire
02

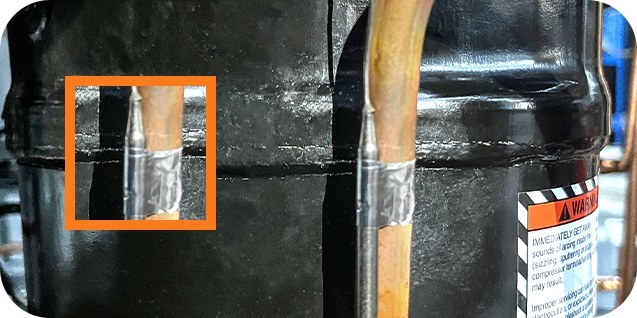

压缩机排气125℃超温保护
防止冷冻油和制冷剂碳化失效
Compressor exhaust 125 ℃ overtemperature protection
Prevent carbonization failure of refrigeration oil and refrigerant
03

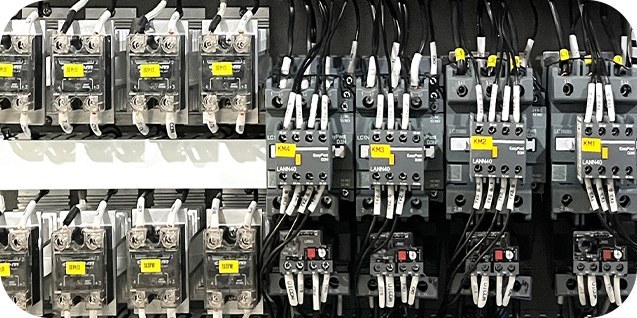

电气控制系统
走线平整，固定牢靠
Control panel distribution board
Smooth wiring and secure fixation
04
制冷系统
日本冷冻工艺
Refrigeration system
Japanese freezing process
05

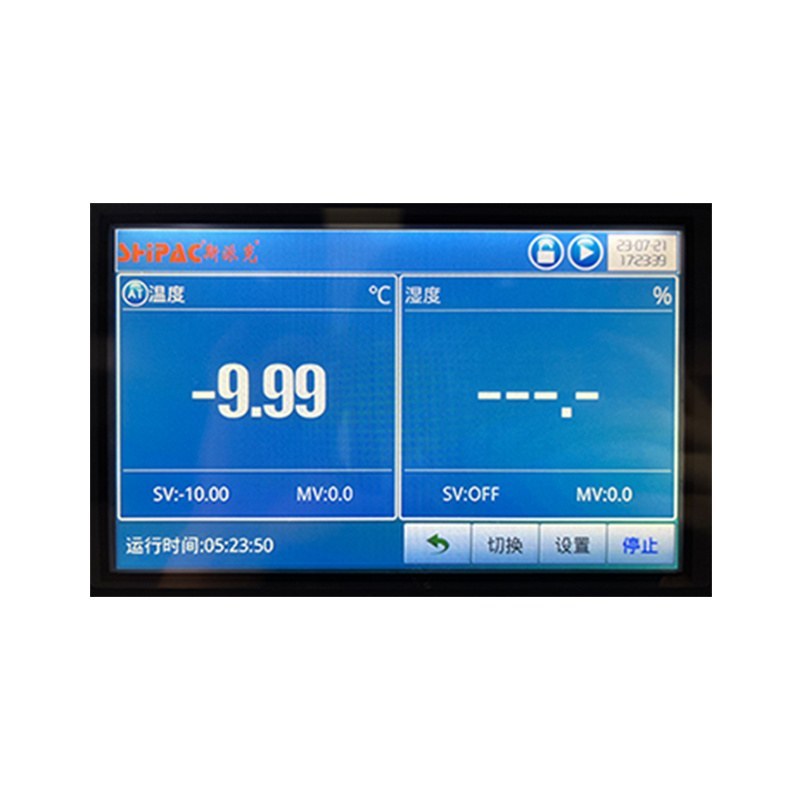

进口智能PLC控制器
控制精准 操作灵敏
Control panel - imported intelligent touch temperature controller
Clear display and sensitive operation
06

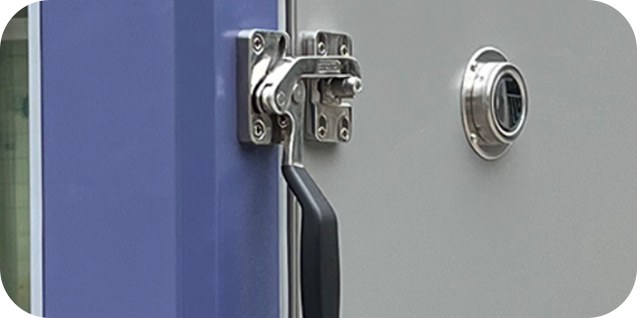

无反作用力门把手
防撞，更牢固
No reaction force door handle

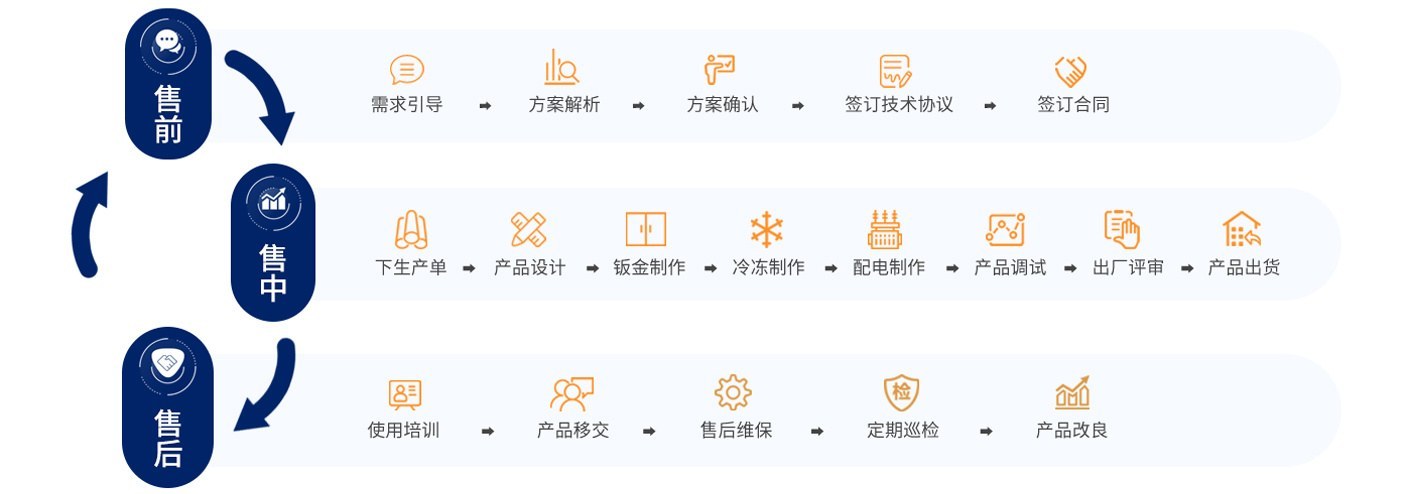

服务流程图
SERVICE FLOWCHART

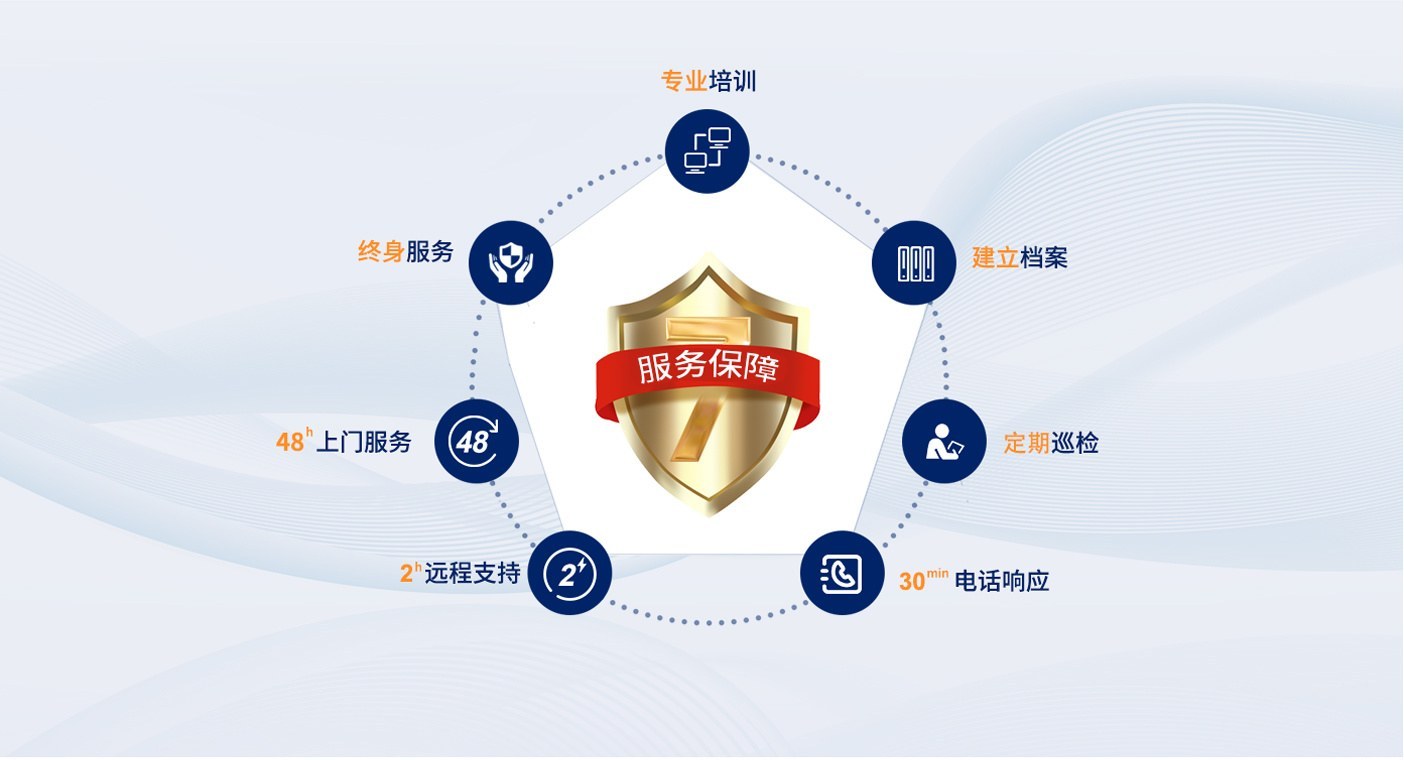

售后保障
AFTER-SALES SERVICE
销售热线：020-86862813 13332891108
关键词:- 两箱式温度冲击试验箱
技术参数
| 型号 | QT(H)0270 W5 |
QT(H)0270 W10 |
QT(H)0270 W15 |
QT(H)0470 W5 |
QT(H)0470 W10 |
QT(H)0470 W15 |
QT(H)1070 W5 |
QT(H)1070 W10 |
QT(H)1070 W15 |
|
| 标称内容积（升） | 225 | 408 | 1000 | |||||||
| 性能 | 温度范围 | -70℃～+ 150℃ | ||||||||
| 湿度范围 | 20～98%RH | |||||||||
| 温度波动度 | ≤±0.5℃ | |||||||||
| 温度偏差 | ≤±2.0℃ | |||||||||
| 湿度偏差 | ≤±3.0%RH(＞75%RH)，≤±5.0%RH(≤75%RH) | |||||||||
| 升温时间 (平均/min) |
-55℃～+70℃ | |||||||||
| 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | ||
| 降温时间 (平均/min) |
+70℃～-55℃ | |||||||||
| 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | 5℃ | 10℃ | 15℃ | ||
| 内箱尺寸（mm） | 宽(W) | 600 | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 高(H) | 750 | 750 | 750 | 850 | 850 | 850 | 1000 | 1000 | 1000 | |
| 深(D) | 500 | 500 | 500 | 600 | 600 | 600 | 1000 | 1000 | 1000 | |
| 外箱尺寸（mm） | 宽(W) | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 |
| 高(H) | 2120 | 2120 | 2120 | 2190 | 2190 | 2190 | 2340 | 2390 | 2390 | |
| 深(D) | 2200 | 2400 | 2400 | 2000 | 2200 | 2300 | 2100 | 2300 | 2500 | |
| 使用环境 | 温度：+5℃～+35℃，湿度：≤85%RH，大气压力：86～106kPa | |||||||||
| 材料 | 外壳 | 冷轧钢板，表面喷塑处理 | ||||||||
| 内箱 | SUS304不锈钢板 | |||||||||
| 绝热 | 硬质聚氨酯+玻璃纤维保温棉 | |||||||||
| 调节器 | 加热器 | 镍铬合金电加热器 | ||||||||
| 制冷方式 | 机械压缩单级/二元复叠制冷(水冷) | |||||||||
| 制冷压缩机 | 活塞式或涡旋式压缩机 | |||||||||
| 制冷剂 | R404a/R23 | |||||||||
| 控制器 | 显示器 | 液晶显示器(LCD) | ||||||||
| 运行方式 | 程序方式，定值方式 | |||||||||
| 设定方式 | 触摸式 | |||||||||
| 显示分辨率 | 时间：1s，温度：0.01℃，湿度：0.1%RH | |||||||||
| 输入 | 热电阻 | |||||||||
| 控制方式 | 抗积分饱和PID，BTC配合调温控制方式 | |||||||||
| 电源 | AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 | |||||||||
| 最大电流(A) | 16 | 31 | 44 | 19 | 40 | 67 | 31 | 58 | 108 | |
| 电源容量(kW) | 10 | 20 | 29 | 12 | 26 | 44 | 20 | 38 | 71 | |
| 标准配置 | 电缆孔(Φ50)1个，样品架2套 | |||||||||
| 选购附件 | 温湿度记录仪，微型打印机 | |||||||||
| 安全装置 | 漏电保护，箱内超温保护，风机过热保护，压缩机超压、过热、过流保护，样品超温保护，干烧保护器，断水继电器，缺相及相序保护，风道极限超温保护，压缩机排气超温保护，上下偏差保护 | |||||||||
产品优势
超宽温度-160~200℃
控温精度低至±0.1℃
无故障连续运行10000+小时
使用寿命超15年
独立冷控，节能20%以上
模块化设计，增稳30%以上
噪音低至60dB
快速温度范围有5℃/分、10℃/分、15℃/分以及20℃/分等可供选择。
能满足国际通用试验标准。
美观大方的外观、精致灵巧的控制器
主要原装进口配件，保证产品性能
在定值以及程序运行时，可实现高精度温湿度控制、节能控制降温使用成本
温度范围：-70 +150℃
温度波动性：±0.5℃
温度均匀性：±2℃
温度变化速率：5℃/min 、10℃/min 、15℃/min、20℃/min
试验标准
适用标准
GB/T2423.1-2008 (IEC60068-2-1：2007) 试验A：低温试验方法
GB/T2423.2-2008 (IEC 60068-2-2:2007) 试验B：高温试验方法
GB/T2423.3-2016 (IEC60068-2-78：2012) 试验Cab: 恒定湿热试验
GB/T2423.4-2008 (IEC60068-2-30 2005) 试验Db：交变湿热试验
GB/T 2424.5-2006 (IEC60068-3-5:2018) 温度试验箱性能确认
GB/T 2424.6-2006 (IEC60068-3-6:2018) 温度/湿度试验箱性能确认
GB/T 5170.2-2017 温度试验设备
GB/T5170.5 湿热试验设备
GJBl50.3-2009 (MIL-STD-810D) 高温试验方法
GJBl50.4-2009 (MIL-STD-810D) 低温试验方法
GJB360.8-2009 (MIL-STD.202F)高温寿命试验
GJBl50.9-2009 (MIL-STD-810D)湿热试验方法
IEC-60749-25：半导体器件——温度循环。
IEC-60068-2-14 Nb：环境测试——温度变化。
IEC-61747-5：液晶和固态显示设备——环境、耐久性和机械测试方法。
JESD22-A105-C：固态器件，测试质量和可靠性——功率和温度循环。
SAE-J1211：汽车部件 - 电子设备设计的推荐环境实践。
IPC-9701：表面贴装焊接附件的性能测试方法和资格要求
