目录
一、脉冲耐压测试简述
二、1.2/50μs脉冲电压波形的产生机理
三、不同标准的测试要求差异
一、脉冲耐压测试简述
1. 测试目的与意义
核心定义：脉冲耐压测试，又称冲击电压测试，是模拟设备在实际使用中遭受瞬态过电压（如雷击、电网切换操作过电压）时，设备绝缘系统能否承受的能力验证。
评估对象：主要评估电气间隙、固体绝缘、爬电距离在瞬态高压下的可靠性。它不是测试设备的功能性（是否会关机），而是测试其安全性（是否会起火或击穿）。
2. 核心波形参数（1.2/50μs）
术语和定义：
波前时间T1：视在参数，定义为试验电压曲线峰值的30%和90%（图1中点A和B）之间时间间隔T的1/0.6倍。
半峰值时间T2：视在参数，定义为从视在原点O1到试验电压曲线下降到峰值一半时刻之间的时间间隔。
有效输出阻抗：（浪涌发生器的）同一输出端开路电压峰值与短路电流峰值的比值。
图1 波形图（GB/T 17627：2019）
3. 应用场景
电源适配器、充电器、家用电器（冰箱、空调）、工业测量继电器、信息技术设备（电脑、服务器）等，涵盖音视频、信息技术和通信技术设备。
二、1.2/50μs脉冲电压波形的产生机理
1.2/50μs脉冲电压波形是通过RLC串联电路的瞬态放电过程产生的。其核心是利用电容储能、电感、电容、电阻整形的原理，形成符合标准的单次高压脉冲。
三个阶段：充电阶段、放电阶段、波形整形。

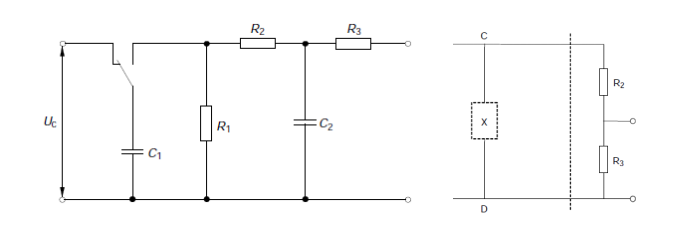

图2 GB 4943.1：2011 脉冲波形原理图
三、不同标准的测试要求差异
1. IEC 60060-1：2010、GB/T 16927.1：2011，高电压试验技术第一部分：一般定义及试验要求。
IEC 61180:2016、GB/T 17627：2019，低压电气设备的高电压试验技术定义、试验和程序要求、试验设备。

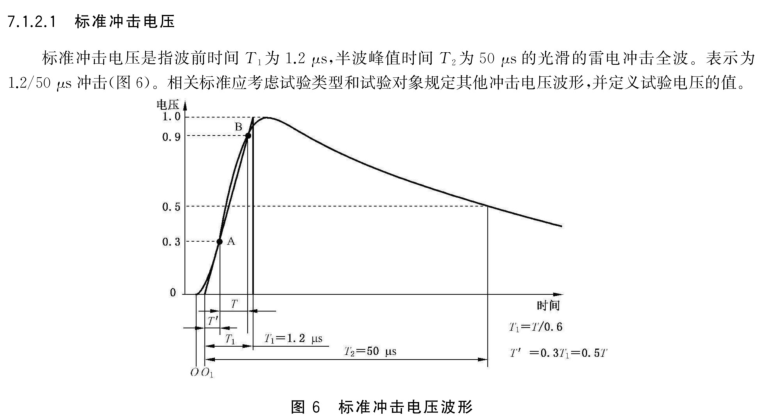

图3
2. IEC 62368-1:2023、GB 4943.1：2011，音视频、信息技术和通信技术设备 第1部分：安全要求。

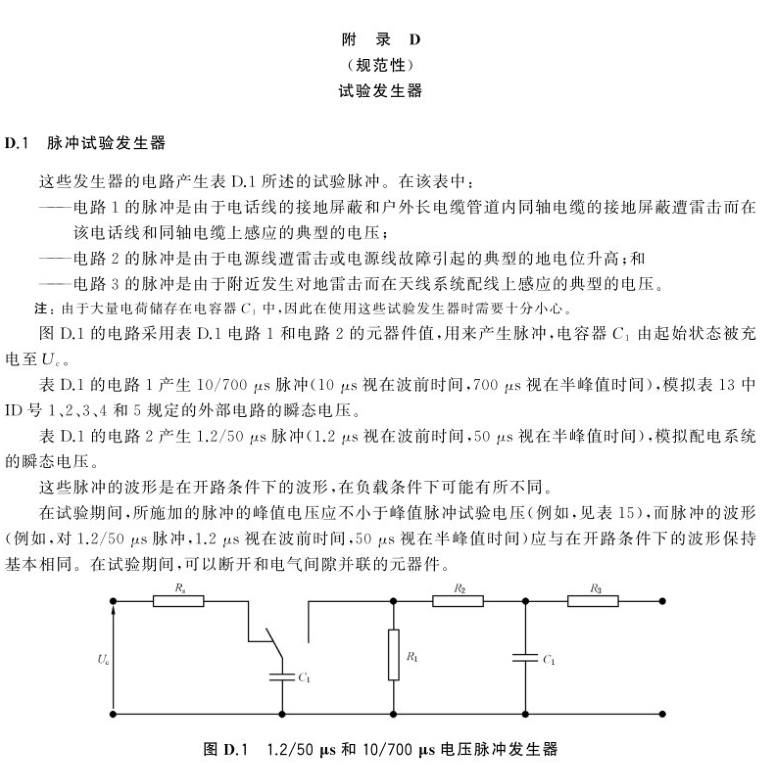

图4

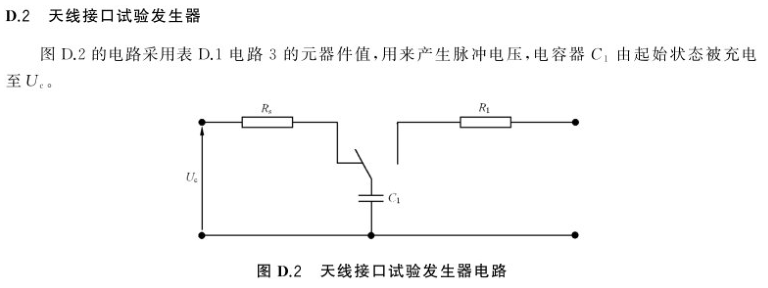

图5

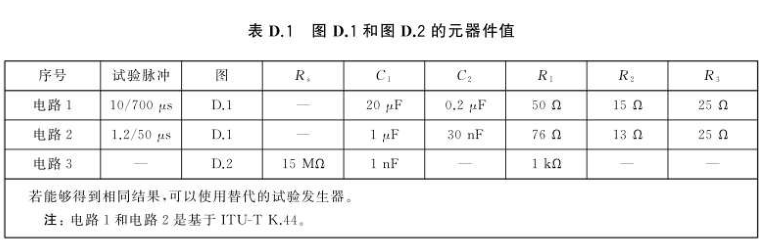

图6
3. IEC 60335-1:2020、GB 4706.1：2024，家用和类似用途电器的安全 第1部分：通用要求。

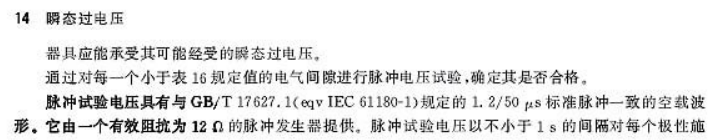

图7

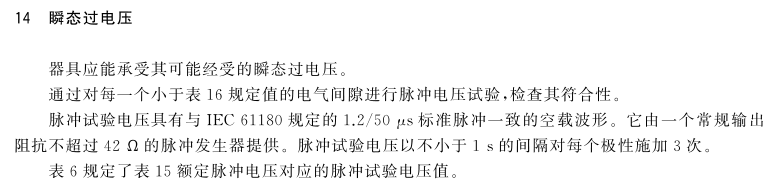

图8
4. IEC 61009-1：2024、GB/T 16917.1：2014，家用和类似用途的带过电流保护的剩余电流动作断路器。

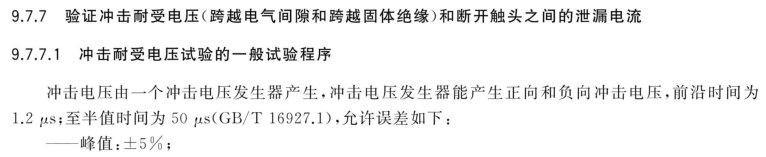

图9

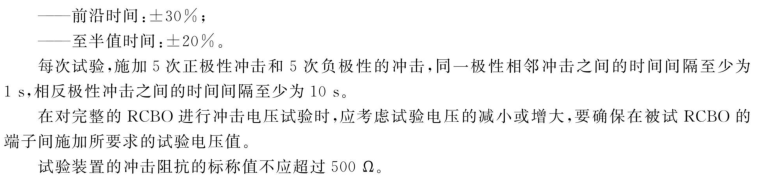

图10
5. IEC 60255-27：2023、GB/T 14598.27：2025，量度继电器和保护装置 第27部分：产品安全要求。
图11

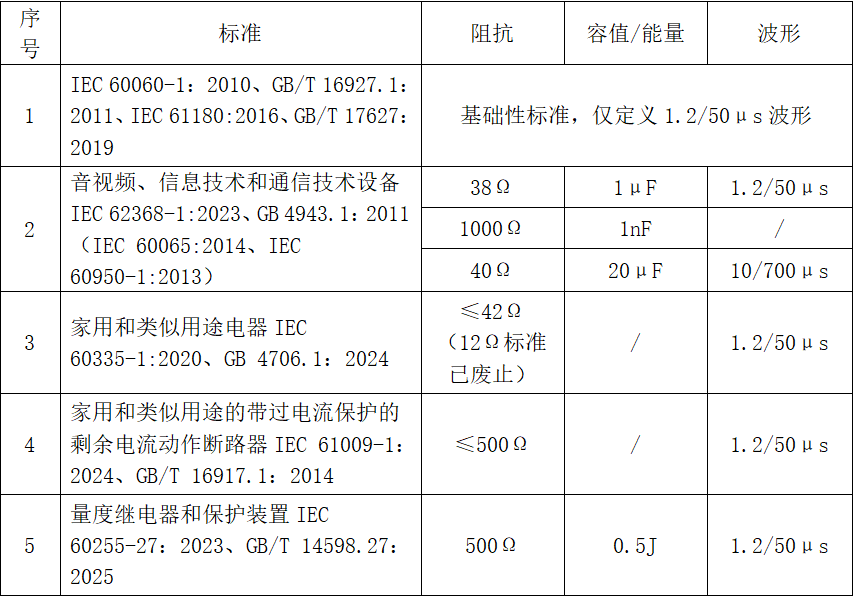

6. 总结
四、脉冲电压发生器的选型策略
常见误区提醒：测试人员常误将雷击浪涌发生器用于脉冲耐压测试，这是错误的。

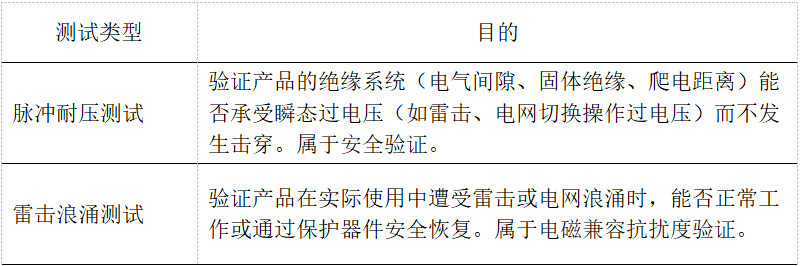

1.1 测试目的不同
表1
1.2 标准依据不同
表2

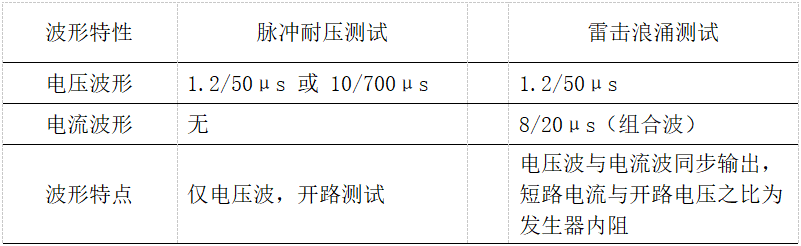

1.3 波形不同
表3

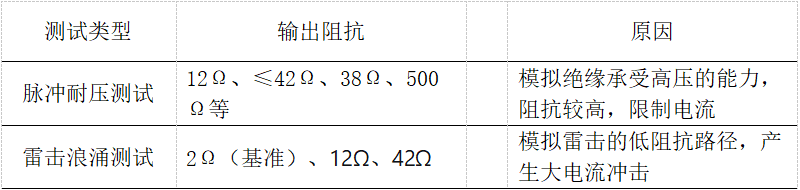

1.4 输出阻抗不同
表4

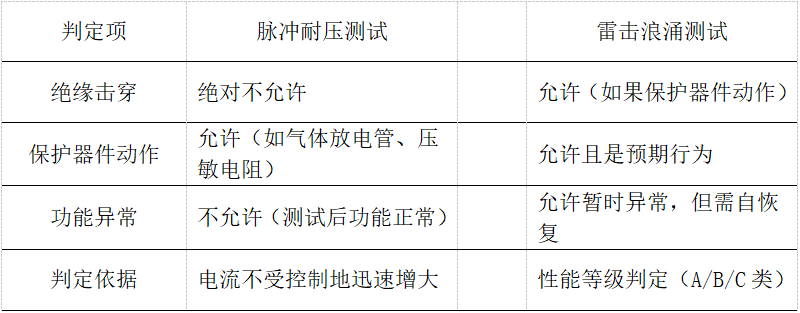

1.5 合格判定不同
表5
1.6 总结

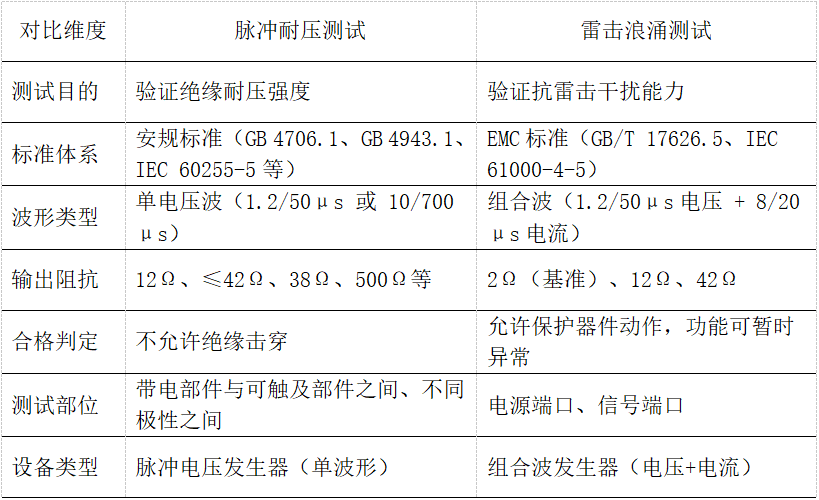

脉冲耐压测试与雷击浪涌测试是两类完全不同的测试，分别属于安规和EMC体系。
表6

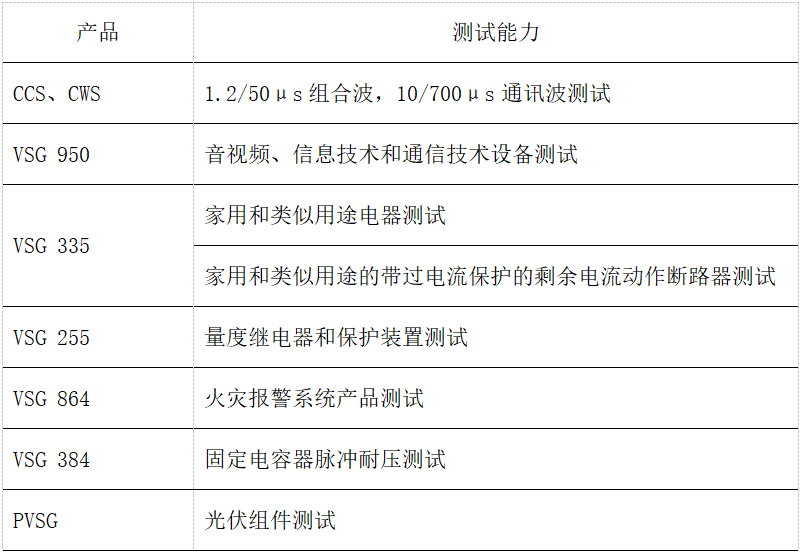

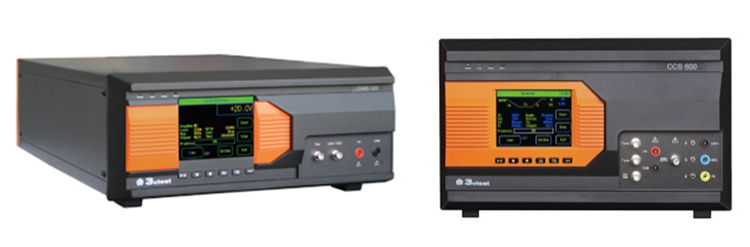

2. 选型
表7
