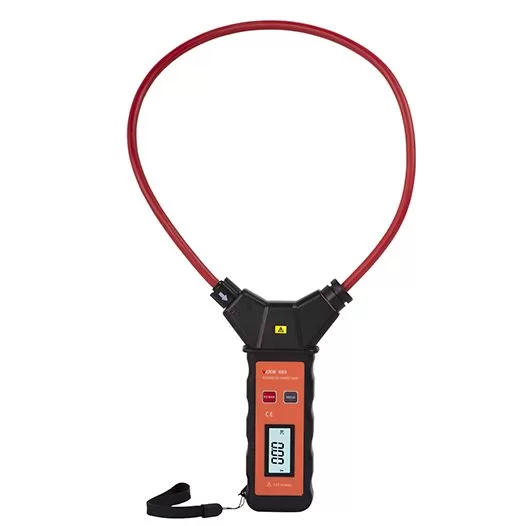

VICTOR 690柔性线圈大电流钳表
Model: VICTOR 690
工控设备仪器仪表
动力电池检测
第三方检测机构用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
Specifications
产品概述
柔性大电流钳表
Specifications
| 产品功能 交流大电流、漏电流测量。 产品特点 1. 柔性线圈无任何裸露金属导体，非接触测量，安全可靠。体积小、重量轻、柔软灵活，适合狭窄环境和排线密集的场所，以及测量尺寸很大或形状不规则的导体电流。 2. 无磁滞效应，抗干扰能力强。特别适合变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。 技术规格 |
| 产品型号 | VICTOR 690柔性大电流钳表 |
| 电 源 | 锌锰干电池 6F22 9V |
| 测试方式 | 柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流 |
| 线圈内径 | 内径φ200mm |
| 量 程 | AC 0.00A～9999A |
| 分 辨 率 | AC 10mA |
| 精 度 | ±2%±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
| 线圈粗细 | φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
| 被测电流频率 | 50Hz/60Hz(自动识别) |
| 仪表尺寸 | 宽高厚190mm×370mm×40mm |
| LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm，有背光，方便昏暗场使用 |
| 质 量 | 200g(含电池)； |
| 电场干扰 | 无磁滞效应，抗干扰能力较强 |
| 采样速率 | 2次/秒 |
| 数据存储 | 99组，闪烁显示“FULL”符号表示存储已满 |
| 峰值保持 | 峰值捕获保持功能，测试中长按POWER不放手显示峰值符号 |
| 数据保持 | 数据保持功能：“DH”符号显示 |
| 线路电压 | AC600V以下线路测试 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 当电池电压降到约7.2V时，电池电压低符号显示，提醒更换电池。 |
| 额定电流 | 约8mA |
| 随机附件 | 钳表：1件；电池6F22 9V：1个；挂绳：1个；布包：1件 |
