VIEWMAX L影像测量仪

Category 尺寸测量 > HEXAGON > 影像测量仪 Industries 五金金属配件 、 数控机床加工 、 外观结构件加工 Summary 影像测量仪,大量程
🔧 Request Repair 🧰 Maintenance Request Get a Quote

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

Specifications

产品概述

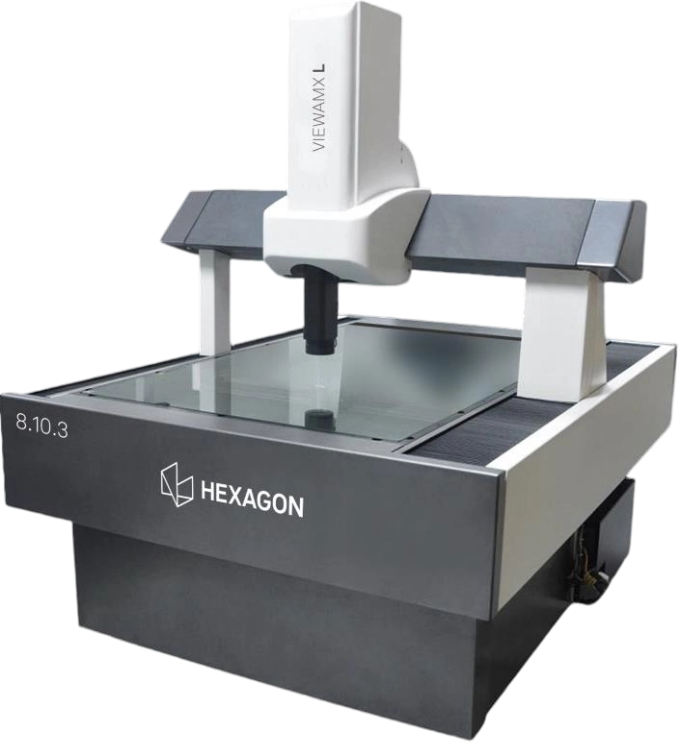

VIEWMAX L 系列采用三角横梁技术的大量程影像测量机,确保机器优质的刚性质量比,精度更稳定,平面测量行程从600MM到2400MM可选择,可满足不同产品测量需求,该产品部分机型Z轴可定制到400MM,通过增加接触传感器可实现空间3维尺寸测量,通过增加CWS可实现软,薄,透明,半透明,高反光等材料测量,将应用范围进行多方向拓展。


技术特点

01 移动桥式结构,高精度花岗岩平台

02 气浮导轨,无磨损

03 精密的研磨级滚珠丝杠

04 三轴直流伺服电机

05 光栅尺分辨率 0.4μm

06 高分辨率工业相机

07 6.5:1 或 10:1 电动变焦镜头

08 白色 LED 同轴光,绿色 LED 透射光,4x90° 双环表面环形光

09 最大移动速度:290mm/S

10 配备 METUS 或 PC- DMIS Vision 软件

11 配备激光指示器快速查找被测量特征的位置

12 可选择接触式 Renishaw TP20 测头

13 可选择 0.5x、0.75x、1.5x、2x 附加镜头

14 可选择 CWS 共聚焦白光

15 可选择 Z 轴加高到 400mm

产品参数

机器型号

测量行程(mm)

外形尺寸(mm)

工作台承重(kg)

机器重量(kg)

5.6.3

500*600*250

1110*1480*1750

30

860

6.8.3

600*800*250

1210*1680*1750

30

940

8.10.3

800*1000*250

1410*1880*1750

35

1260

10.12.3

1000*1200*250

1640*2482*1750

35

3420

12.15.3

1200*1500*250

1840*2782*1750

40

5000

15.18.3

1500*1800*250

2140*3082*1750

40

5800

15.21.3

1500*2100*250

2140*3382*1750

40

6400

18.22.3

1800*2200*250

2440*3482*1750

40

7600

18*25*3

1800*2470*250

2440*3732*1750

40

8500


环境要求

影像仪室温度要求:Room Required Specifications

房间温度(温控间) Room Temperature

18~22°C

温度梯度(时间) Temperature Gradient (in time)

1°C/h

温度梯度(时间) Temperature Gradient (in time)

2°C/24h

温度梯度(空间)Temperature Gradient (in the volume)

1°C /m

影像仪室湿度要求:Humidity Required Specifications

空气相对湿度 Relative humidity

40-70%

电源要求: Electrical requirements

电压Voltage

220 V ±10%

顿率Frequency

50/60 Hz

耗电量Power consumption

1000VA

用电设各要求接地可靠: 接地电阻小于 4 欧姆

A good earth ground (less than 4Ω) is required for reliable operation of the electrical controls.
